Vykladač so skrutkovou loďou: Podrobný sprievodca efektívnou manipuláciou s sypkým materiálom

Efektívny presun sypkých materiálov z lode na pobrežie je kritickou operáciou v globálnom obchode a priemyselnej výrobe. Medzi rôznymi dostupnými technológiami je skrutkový lodný vykladač vyniká svojou spoľahlivosťou, čistotou a nepretržitou prevádzkou. Tento komplexný sprievodca sa ponorí hlboko do mechaniky, výhod a prevádzkových nuancií tohto základného vybavenia a poskytuje cenné informácie pre prevádzkovateľov prístavov, manažérov závodov a odborníkov v priemysle.

Čo je to skrutkový lodný vykladač? Jadro kontinuálneho vykladania

A skrutkový lodný vykladač je stacionárny alebo mobilný stroj určený na nepretržitú extrakciu sypkých pevných materiálov, ako sú obilie, hnojivá, cement a uhlie z nákladných priestorov lodí. Na rozdiel od cyklických metód funguje bez prerušenia pomocou otočnej skrutky uzavretej v trubici na pohyb materiálu vertikálne a horizontálne do určeného vypúšťacieho bodu. Tento systém je známy svojou schopnosťou zvládnuť širokú škálu materiálov s minimálnym rozliatím a tvorbou prachu.

• Primárna funkcia: Automatizovať a zefektívniť proces vykládky lodí, znížiť čas obratu a náklady na prácu.
• Kľúčové komponenty: Typicky zahŕňa sacie rameno, vertikálny závitovkový elevátor, horizontálny závitovkový dopravník, otočný mechanizmus a vypúšťací žľab.
• Ideálne aplikácie: Bežne sa používa v prístavoch, elektrárňach a akomkoľvek zariadení, ktoré prijíma veľké objemy suchých sypkých komodít.

Kľúčové výhody skrutkového typu lodného vykladača: Prečo si vybrať tento systém?

Výber správnej technológie vykládky má priamy vplyv na prevádzkové náklady, efektivitu a súlad so životným prostredím. The výhody skrutkového typu lodného vykladača systémy sú početné a robia z nich preferovanú voľbu v mnohých scenároch.

Bezkonkurenčná účinnosť a kontrola prachu

Plne uzavretá konštrukcia závitovkového dopravníka je kľúčová pri zachytávaní prachu a zabránení strate materiálu. Ide o významný prevádzkový a environmentálny prínos.

• Bezprašná prevádzka: Priložená trubica zaisťuje, že sa jemné častice neuvoľňujú do atmosféry, chráni životné prostredie a zdravie pracovníkov a spĺňa prísne predpisy o kvalite ovzdušia.
• Nepretržitý tok materiálu: Poskytuje stabilné, nepulzujúce vypúšťanie materiálu, čo zjednodušuje následné procesy, ako je pásová doprava a plnenie skladovacieho sila.
• Vysoká účinnosť: Elimináciou prázdnych návratových cyklov bežných v drapákových systémoch dosahuje vyššiu priemernú rýchlosť vykladania, čo vedie k rýchlejšiemu obratu lode.

Jemné zaobchádzanie a integrita materiálu

Pre materiály, ktoré sú krehké alebo náchylné na degradáciu, je šetrná manipulácia charakteristická pre skrutkové vykladače hlavnou výhodou.

• Znížené poškodenie produktu: Kontrolovaný pohyb v skrutke minimalizuje náraz a odieranie, pričom zachováva kvalitu a hodnotu materiálov, ako sú zrná a plastové pelety.
• Nízke znečistenie hlukom: Funguje výrazne tichšie ako pneumatické alebo drapákové vykladače, čo prispieva k lepšiemu pracovnému prostrediu a komunitným vzťahom.
• Samočistiaca schopnosť: Činnosť skrutky zvyčajne zanecháva v systéme veľmi málo zvyškového materiálu, čím sa znižuje krížová kontaminácia pri prepínaní medzi rôznymi produktmi.

Pochopenie princípu fungovania skrutkového vykladača

Uchopenie skrutkový lodný vykladač working principle je kľúčom k oceneniu jeho efektívnosti. Tento proces je bezproblémovou kombináciou mechanických pohybov, ktoré fungujú v harmónii.

Nasávací a vertikálny zdvíhací mechanizmus

Proces začína na sacom konci, ktorý je spustený do lodného priestoru. Materiál sa vtiahne do systému a okamžite sa zdvihne.

• Príjem materiálu: Špeciálne navrhnutá nasávacia hlava, často s lopatkami alebo podávačom, vedie materiál do ústia vertikálnej skrutky.
• Vertikálna preprava: Vertikálna skrutka s veľkým priemerom (alebo ich rad) sa otáča, pričom využíva odstredivú silu a trenie na zdvíhanie materiálu vertikálne z lodného priestoru. Materiál je efektívne "uzamknutý" v lopatkách skrutky, čím sa bráni spätnému toku.

Proces horizontálnej dopravy a vykládky

Akonáhle je materiál zdvihnutý do požadovanej výšky, je prenesený do horizontálnej časti na konečné vyloženie.

• Prestupový bod: V hornej časti vertikálneho zdvihu je materiál podávaný do horizontálneho závitovkového dopravníka uzavretého v rúre.
• Otáčanie a vyostrovanie: Celé rameno sa môže otáčať (otáčať) a vyostrovať (zdvíhať/spúšťať), aby pokrylo celú oblasť nákladu, čím sa zabezpečí úplné vyprázdnenie bez toho, aby loď musela zmeniť polohu.
• Konečné prepustenie: Horizontálny dopravník prepravuje materiál na vykladacie miesto, ktoré sa pripája k pobrežnému dopravníkovému systému alebo skladovaciemu zariadeniu.

Kritické faktory pri výpočte kapacity vykladača šnekovej lode

Presné skrutkový lodný vykladač capacity calculation je nevyhnutný pre návrh systému, výber a prevádzkové plánovanie. Kapacita nie je jedna pevná hodnota, ale závisí od niekoľkých vzájomne sa ovplyvňujúcich premenných.

Kľúčové premenné ovplyvňujúce rýchlosť vykládky

Teoretická kapacita musí byť upravená pre reálne podmienky, aby sa určila praktická priemerná rýchlosť vykládky.

• Priemer a stúpanie skrutky: Väčšie priemery a stúpania môžu presunúť väčší objem materiálu na otáčku.
• Rýchlosť otáčania (RPM): Rýchlosť závitovky priamo ovplyvňuje objemový prietok.
• Objemová hustota materiálu: Ťažšie materiály (napr. železná ruda) budú mať za následok vyšší hmotnostný prietok ako ľahšie materiály (napr. jačmeň) pri rovnakej objemovej kapacite.
• Koeficient zaťaženia (faktor plnenia): To vysvetľuje skutočnosť, že skrutka nie je nikdy 100% plná. Líši sa materiálovými vlastnosťami a sklonom.
• Dostupnosť a mobilita stroja: Čas straty počas pohybu ramena, polohovania lode a mechanických oneskorení sa musí zohľadniť v celkovej prevádzkovej kapacite.

Príklad zjednodušeného výpočtu

Základný vzorec pre teoretickú objemovú kapacitu (Qv) je: Qv = (π/4) * D² * p * n * ψ * 60, kde D je priemer skrutky, p je stúpanie, n sú otáčky za minútu a ψ je zaťažovací koeficient. Na zistenie hmotnostnej kapacity (Qm) vynásobte Qv objemovou hmotnosťou materiálu (ρ).

Skrutkový dopravník verzus vykladač s drapákovou loďou: Podrobné porovnanie

Debata medzi závitovkový dopravník verzus vykladač drapákových lodí je základom výberu správneho vybavenia. Každý má svoje silné stránky a optimálny výber závisí od konkrétnych prevádzkových požiadaviek.

Prevádzkové a environmentálne rozdiely

Zásadný rozdiel spočíva v ich prevádzkovom režime: nepretržitý verzus cyklický.

• Skrutkový vykladač: Ponúka nepretržitý, uzavretý tok. Vyznačuje sa vynikajúcou kontrolou prachu, šetrným zaobchádzaním a energetickou účinnosťou na vyloženú tonu.
• Uchopovací vykladač: Funguje v cykle drapák – zdvih – pojazd – vysypanie. Je vysoko všestranný, schopný manipulovať s veľmi širokým spektrom materiálov (vrátane veľkých hrudiek a šrotu) a dokáže ľahko vyčistiť rohy držadla.

Tabuľka porovnávacej analýzy

Nevyhnutná údržba skrutkového lodného vykladača pre dlhú životnosť

Proaktívne a systematické údržba skrutkového lodného vykladača O zariadení sa nedá obchodovať pre maximalizáciu prevádzkyschopnosti, zaistenie bezpečnosti a kontrolu dlhodobých nákladov.

Kontrolný zoznam bežnej a preventívnej údržby

Disciplinovaný prístup k údržbe zabraňuje tomu, aby drobné problémy prerástli do veľkých porúch.

• Denné kontroly: Skontrolujte neobvyklé zvuky, vibrácie a viditeľné poškodenie unášača alebo puzdra skrutky. Skontrolujte hladiny maziva a hľadajte akékoľvek známky úniku.
• Týždenný/režim mazania: Namažte všetky ložiská, otočné krúžky a prevodovky podľa špecifikácií výrobcu. Premastenie môže byť rovnako škodlivé ako nedostatočné premastenie.
• Mesačné kontroly: Skontrolujte napnutie a opotrebovanie hnacích remeňov alebo reťazí. Skontrolujte elektrické pripojenia a výkon motora. Skontrolujte zarovnanie všetkých sekcií dopravníka.

Časti podliehajúce bežnému opotrebovaniu a kontrolné body

Niektoré komponenty sú vystavené vyššiemu namáhaniu a budú vyžadovať pravidelnú výmenu.

• Lietanie skrutky: Predná hrana skrutkového závitu je vystavená oderu a časom môže byť potrebné navarenie alebo výmena.
• Závesné ložiská: Pri dlhých horizontálnych chodoch podopierajú skrutku medziľahlé závesné ložiská. Toto sú kritické body opotrebovania a musia byť dôkladne monitorované.
• Vložky vstupného zásobníka: Oblasť, kde materiál prvýkrát vstupuje, je náchylná na opotrebovanie. Používajú sa tu vymeniteľné oterové dosky alebo vložky.
• Hnacie spojky a prevodovky: Pravidelná analýza oleja a monitorovanie vibrácií môžu predpovedať poruchy týchto vysoko nákladných komponentov.

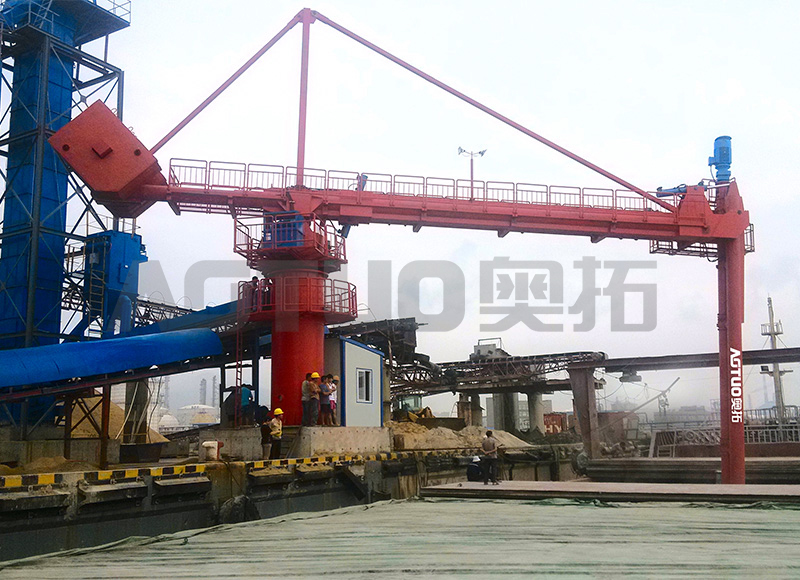

600-15000 DWT 100-500 t/h Lodný vykladač s pevnou skrutkou

FAQ

S akými typmi materiálov môže skrutkový lodný vykladač spracovať?

Skrutkové vykladače lodí sú veľmi všestranné, ale najlepšie sa hodia pre voľne tečúce, práškové, granulované alebo malé hrudkové materiály. Bežné aplikácie zahŕňajú vykladanie obilnín (pšenica, kukurica, jačmeň), olejnatých semien, hnojív, cementu, slinku, oxidu hlinitého a určitých druhov uhlia. Nie sú vhodné pre veľmi veľké, hrudkovité, vysoko abrazívne alebo lepkavé materiály, ktoré by mohli spôsobiť upchatie alebo nadmerné opotrebovanie.

Aká je typická vykladacia kapacita skrutkového lodného vykladača?

Kapacita a skrutkový lodný vykladač sa výrazne líši v závislosti od veľkosti a materiálu, s ktorým sa manipuluje. Menšie jednotky môžu mať kapacitu od 100 do 300 ton za hodinu, zatiaľ čo veľké, špeciálne prístavné vykladače pre komodity, ako je obilie, môžu dosiahnuť rýchlosť presahujúcu 1 000 ton za hodinu. Presné skrutkový lodný vykladač capacity calculation je potrebné prispôsobiť stroj špecifickým požiadavkám, berúc do úvahy faktory, ako je objemová hustota a požadovaný čas obratu lode.

Ako skrutkový lodný vykladač minimalizuje emisie prachu?

Hlavným dôvodom vynikajúcej kontroly prachu je jeho úplne uzavretý dizajn. Celá cesta materiálu, od miesta nasávania v lodnom priestore až po konečné vypúšťanie, je obsiahnutá v utesnenej trubici. Táto fyzická bariéra zabraňuje úniku prachu. Okrem toho nepretržitý a relatívne pomalý pohyb materiálu, na rozdiel od nárazového klesania v drapákových systémoch, v prvom rade výrazne znižuje tvorbu oblakov prachu.

Je skrutkový vykladač lepší ako drapák?

Nejde o to, aby bol jeden univerzálne „lepší“, ale skôr o to, ktorý je vhodnejší pre konkrétnu aplikáciu. Toto je jadro závitovkový dopravník verzus vykladač drapákových lodí rozhodnutie. Skrutkový vykladač je vynikajúci pre prostredia citlivé na prach, na zachovanie kvality materiálu a na dosiahnutie vysokej a nepretržitej účinnosti na kompatibilných materiáloch. Drapákový vykladač ponúka bezkonkurenčnú všestrannosť, dokáže spracovať takmer akýkoľvek pevný materiál a dôkladne vyčistiť lodný priestor. Výber závisí od primárneho materiálu, environmentálnych predpisov a prevádzkových priorít.
