Výber stroja: Ako odhadnúť výkon potrebný pre vykladač so skrutkovou loďou

Výber doprava Skrutkový lodný vykladač pre prevádzku vášho portu je kritickým rozhodnutím, ktoré priamo ovplyvňuje efektivitu, prevádzkové náklady a dlhodobú spoľahlivosť. Základom tohto výberového procesu je presný odhad energetických požiadaviek. Poddimenzovaný motor vedie k častému zastaveniu, zvýšenej údržbe a nedosiahnutiu cieľovej rýchlosti vykládky, zatiaľ čo predimenzovaný motor vedie k zbytočným kapitálovým výdavkom a vyššej spotrebe energie. Táto príručka poskytuje komplexný prístup krok za krokom k odhadu výkonu potrebného na a Skrutkový lodný vykladač , ponoríme sa do kľúčových faktorov a výpočtov, ktoré definujú výpočet výkonu závitovkového dopravníka pre tieto zložité stroje. Správne odhad výkonu pre hromadný vykladač je základom pre zabezpečenie optimálneho výkonu a návratnosti investícií.

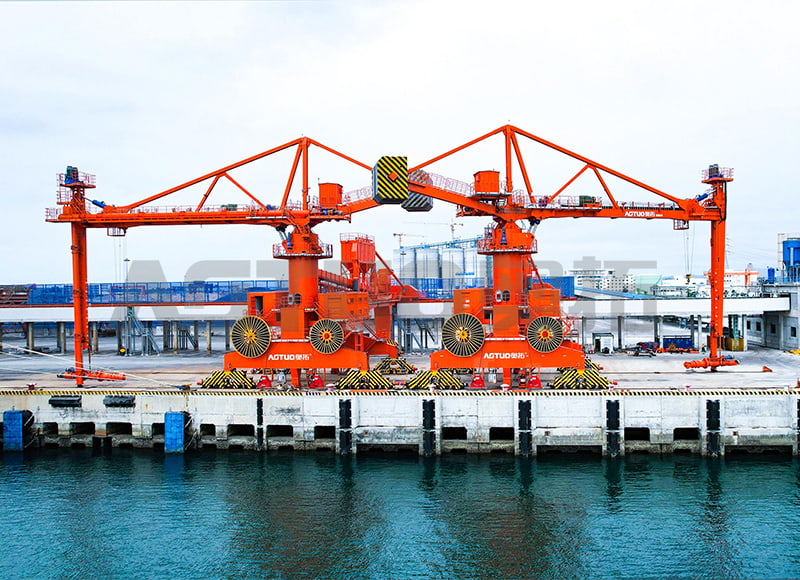

1 000 – 70 000 DWT 200 – 1 500 t/h Železničný mobilný vykladač so skrutkovou loďou

Pochopenie základných komponentov dopytu po energii

Celkový výkon potrebný na pohon a Skrutkový lodný vykladač nie je jedinou hodnotou, ale súčtom niekoľkých odlišných zložiek. Každý z týchto komponentov predstavuje silu, ktorú musí motor prekonať, aby presunul materiál z lodného priestoru do prijímacieho systému na pobreží. Pochopenie týchto prvkov je prvým krokom k akejkoľvek presnosti sprievodca dimenzovaním motora vykladača .

• Sila manipulácie s materiálom (P _H ): Toto je výkon potrebný na skutočné zdvíhanie a presúvanie sypkého materiálu po dĺžke a sklone závitovkového dopravníka. Priamo súvisí s kapacitou, výškou zdvihu a dĺžkou dopravníka.
• Trecia sila materiálu (P _F ): Keď sa materiál pohybuje, trie sa o skrutkové lopatky a žľab a vytvára trenie. Táto zložka je ovplyvnená abrazivitou materiálu a jeho koeficientom vnútorného trenia.
• Výkon prázdneho dopravníka (P _E ): Toto je výkon potrebný na spustenie vykladača naprázdno, čím sa prekoná mechanické trenie v ložiskách, prevodovkách a iných pohyblivých častiach.
• Dodatočné zaťaženie: K celkovému dopytu prispieva aj naklonená prevádzka, faktory prostredia, ako je odpor vetra na ramene, a výkon potrebný pre pomocné systémy, ako sú vyostrovanie a otáčanie.

Kľúčové faktory ovplyvňujúce požiadavky na napájanie

Presné odhadnutie sily je problém s viacerými premennými. Pred začatím akýchkoľvek výpočtov je nevyhnutné zhromaždiť konkrétne údaje o materiáli, s ktorým sa má manipulovať, ao prevádzkových parametroch vykladača. Tieto údaje tvoria základ spoľahlivosti odhad výkonu pre hromadný vykladač .

• Objemová hustota materiálu (γ): Hmotnosť na jednotku objemu (napr. kg/m³) materiálu. Ťažšie materiály ako železná ruda vyžadujú podstatne viac energie ako ľahšie materiály ako obilie.
• Kapacita vykládky (Q): Požadovaný hmotnostný prietok (napr. tony za hodinu). Toto je primárny faktor požiadavky na energiu.
• Dĺžka dopravníka (L) a sklon (H): Celková horizontálna vzdialenosť a vertikálna výška zdvihu musí byť materiál prepravovaný. Dlhšie a strmšie dopravníky vyžadujú viac energie.
• Faktor trenia materiálu (f): Bezrozmerná hodnota, ktorá predstavuje charakteristiky toku materiálu a jeho interakciu s povrchmi dopravníka. Pre lepivé alebo abrazívne materiály je vyššia.
• Koeficient plnenia (φ): Pomer plochy prierezu vyplneného materiálom k celkovej dostupnej ploche. Typicky je to medzi 15% a 45% pre závitovkové dopravníky, aby sa zabránilo preťaženiu.

Tabuľka porovnania vlastností materiálu

Vlastnosti sypkého materiálu sú snáď najvýznamnejšou premennou. Nasledujúca tabuľka uvádza typické hodnoty pre bežné materiály, ktoré sú rozhodujúcimi vstupmi pre výpočet výkonu závitovkového dopravníka .

Metodika výpočtu výkonu krok za krokom

Zatiaľ čo na konečné návrhy sa často používa podrobný softvér, manuálny odhad poskytuje neoceniteľný prehľad. Nasledujúca metodika, založená na štandardoch CEMA (Conveyor Equipment Manufacturers Association), načrtáva proces pre základný horizontálny závitovkový dopravník. Toto tvorí jadro každého sprievodca dimenzovaním motora vykladača .

Krok 1: Výpočet manipulačnej sily materiálu (P _H )

Toto je výkon potrebný na presun hmoty materiálu na požadovanú vzdialenosť. Vzorec je:

P _H (kW) = (C*L*g)/3600

Kde: C = Kapacita (kg/h), L = Dĺžka dopravníka (m), g = Gravitácia (9,81 m/s²). Pri šikmých dopravníkoch sa písmeno „L“ nahrádza celkovou dopravnou vzdialenosťou, čo výrazne zvyšuje spotrebu energie.

• Príklad: Pre kapacitu 500 t/h (500 000 kg/h) nad 30 metrov: P _H = (500 000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Zváženie: Tento komponent je najcitlivejší na zmeny kapacity a výšky zdvihu.

Krok 2: Vypočítajte treciu silu materiálu (P _F )

To zodpovedá treniu medzi materiálom a skrutkou/žľabom. Vzorec je:

P _F (kW) = (C * L * f) / 3670

Kde: f je súčiniteľ trenia materiálu (napr. 1,5 pre cement, 4,0 pre slinok).

• Príklad (pokračovanie): Pre cement (f=1,5) nad 30 metrov: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Zváženie: Abrazívne materiály s vysokým faktorom „f“ túto hodnotu drasticky zvýšia.

Krok 3: Zohľadnite efektivitu a určite inštalovaný výkon

Vypočítané hodnoty výkonu sú teoretické a nezohľadňujú mechanické straty. Celkový požadovaný výkon na hriadeli motora sa zistí vydelením súčtu všetkých výkonových zložiek celkovou účinnosťou pohonu (η).

P _Celkom = (P _H P _F P _E ) / η

• Účinnosť (η): Pre systém zahŕňajúci prevodovku a ložiská je η zvyčajne medzi 0,85 a 0,95.
• Výkon prázdneho dopravníka (P _E ): To možno odhadnúť z údajov výrobcu alebo ako malé percento (napr. 5-10 %) sily materiálu pre počiatočné odhady.
• Konečná veľkosť: K P sa zvyčajne pridáva bezpečnostný faktor 10-15 %. _Celkom na dosiahnutie konečného inštalovaného výkonu motora, čím sa zabezpečí, že zvládne štartovacie zaťaženie a menšie preťaženie.

Pokročilé úvahy pre aplikácie v reálnom svete

Základný výpočet poskytuje základ, ale skutočný svet špecifikácia skrutkového vykladača vyžaduje zohľadnenie zložitejšej dynamiky. Spoločnosti s rozsiahlymi inžinierskymi skúsenosťami, ako napríklad Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrujú tieto faktory do svojich návrhov zariadení schopných manipulovať až do 3000 t/h.

• Pohony s premenlivou frekvenciou (VFD): Použitie VFD umožňuje motoru pracovať pri rôznych rýchlostiach a poskytuje "mäkký štart", čím sa znižuje špičkový prúd a mechanické namáhanie počas štartovania, ktoré môže byť vyššie ako prevádzkový výkon.
• Neštandardné podmienky: Prevádzka v extrémnom chlade môže ovplyvniť vlastnosti materiálu a viskozitu maziva, zatiaľ čo vysoká vlhkosť môže zvýšiť priľnavosť určitých materiálov, čo má vplyv na spotrebu energie.
• Viaceré pohonné jednotky: Pre veľmi dlhé skrutkové vykladače môže byť napájanie dodávané viacerými motormi umiestnenými v intervaloch pozdĺž dĺžky, aby sa zabránilo nadmernému krúteniu hriadeľa skrutky.
• Výkon integrácie systému: Celková suma odhad výkonu pre hromadný vykladač musí zahŕňať aj energiu potrebnú na vyostrenie (zdvihnutie/spustenie) ramena, otáčanie (otáčanie) vykladača a systémy zachytávania prachu.

FAQ

Aká je najčastejšia chyba pri dimenzovaní motora pre skrutkový lodný vykladač?

Najčastejšou a najnákladnejšou chybou je podcenenie faktora trenia materiálu (hodnota „f“) a celková neefektívnosť systému. Inžinieri sa často zameriavajú na základnú zdvíhaciu silu (P _H ), ale nedokážu primerane zohľadniť dodatočnú energiu potrebnú na pretlačenie abrazívnych alebo lepkavých materiálov, ako je slinok alebo mokré uhlie, cez žľab. Toto prehliadnutie v kombinácii s použitím príliš optimistickej účinnosti pohonu vedie k výberu poddimenzovaného motora, ktorý bude neustále preťažovať, vypínať a má skrátenú životnosť. Robustný sprievodca dimenzovaním motora vykladača vždy kladie dôraz na konzervatívne trecie faktory špecifické pre daný materiál.

Ako ovplyvňuje výber materiálu výpočet výkonu nad rámec hustoty?

Zatiaľ čo hustota priamo ovplyvňuje výkon pri manipulácii s materiálom (P _H ), fyzikálne vlastnosti materiálu výrazne ovplyvňujú treciu silu materiálu (P _F ). Brúsny materiál ako železná ruda alebo slinok má veľmi vysoký koeficient trenia („f“), ktorý môže znásobiť P _F zložka niekoľkonásobne vyššia ako u voľne tečúceho materiálu, akým je obilie. Okrem toho materiály so sklonom k ​​spekaniu alebo priľnavosti vyžadujú nižší koeficient plnenia (φ), aby sa zabránilo upchávaniu, čo si môže vyžadovať skrutku s väčším priemerom, ktorá beží inou rýchlosťou, aby sa dosiahla rovnaká kapacita, čo nepriamo ovplyvňuje rovnováhu výkonu. Preto dôkladný výpočet výkonu závitovkového dopravníka je nemožné bez podrobných materiálových vlastností.

Je lepšie mať predimenzovaný alebo poddimenzovaný motor na skrutkový vykladač?

Aj keď oba majú nevýhody, poddimenzovaný motor je jednoznačne horšia možnosť. Poddimenzovaný motor nebude poskytovať požadovanú kapacitu, zastaví sa pri zaťažení, prehrieva sa a vyžaduje neustálu údržbu, čo vedie k nadmerným prestojom a prevádzkovým nákladom. Predimenzovaný motor, ktorý si vyžaduje vyššie počiatočné kapitálové výdavky a môže pracovať v menej efektívnom bode svojej výkonovej krivky, túto úlohu spoľahlivo splní. Pomocou moderných pohonov s premenlivou frekvenciou (VFD) je možné znížiť prevádzkovú neefektívnosť príliš veľkého motora. Preto v prípade pochybností je štandardnou priemyselnou praxou použiť bezpečnostný faktor a prikloniť sa k trochu väčšiemu motoru, aby sa zabezpečila spoľahlivosť, kľúčový princíp v špecifikácia skrutkového vykladača .

Môžem použiť výpočet štandardného závitovkového dopravníka pre aplikáciu lodného vykladača?

Môžete ho použiť ako východiskový bod, ale vykladač lodí prináša jedinečné zložitosti, ktoré štandardný výpočet nemusí zachytiť. Dynamická povaha operácie – kde sa dĺžka a sklon vnútorného závitovkového dopravníka môže meniť, keď sa rameno vyostruje a poloha lode sa posúva – znamená, že spotreba energie nie je konštantná. Potreba vysokej spoľahlivosti v náročnom prostredí portov 24 hodín denne, 7 dní v týždni ospravedlňuje vyššie bezpečnostné faktory. Dôrazne sa odporúča používať špecializovaný inžiniersky softvér alebo konzultovať so skúsenými výrobcami, ktorí majú osvedčené skúsenosti odhad výkonu pre hromadný vykladač systémy, ktoré musia fungovať v týchto premenlivých a drsných podmienkach.
